在浩辰CAD看图王软件里，我们能够依据实物进行建模并绘制图片，这是一款形象直观的软件。下面为大家详细分享快速建模的步骤，赶紧来了解一下吧！
CAD设计拆解与分析
首先，要挑选适合用于浩辰CAD建模的参照图，最佳选择是模型的三视图，这样有利于后续进行外轮廓描绘和比例建模。选好参照图后，将其导入浩辰CAD，具体操作方法如下：
CAD参考图导入方法一：直接复制粘贴。对参照图执行「Ctrl +C」和「Ctrl +V」的操作组合，直接将其复制粘贴到浩辰CAD中。

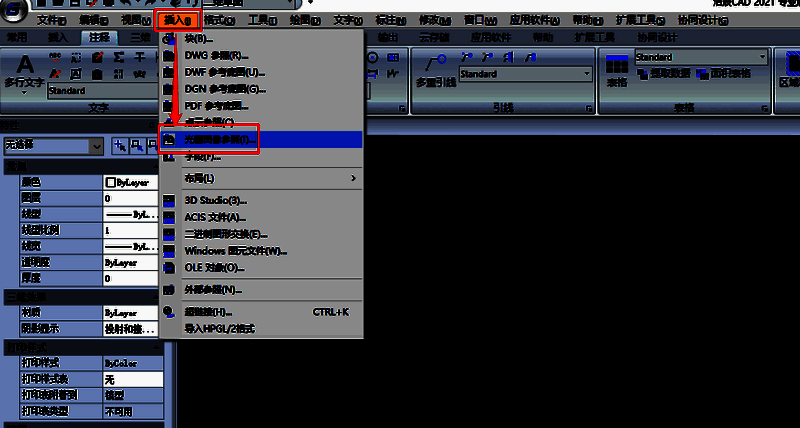

CAD参考图导入方法二：运用快捷命令。在命令行直接输入「imageattach」后回车，接着依据对话框的「路径查找」功能来导入图片文件。导入图片后，指定「参照点位置」和「比例」，然后回车确认。

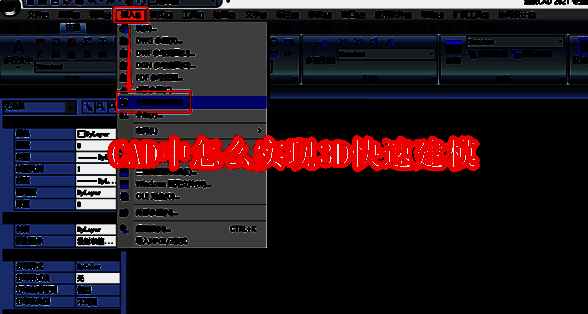

CAD参考图导入方法三：插入对象。在菜单栏依次选择「插入」—「OLE对象」—「图片」，然后选择需要导入的参照图即可。
完成CAD参照图导入后，需要对模型进行CAD设计拆解与分析。以飞机模型为例，它是由机身（包括前、中、后等三段）、机翼以及一些附件构成。建议按照先机身（中段—前段—后段），后机翼及其他附件的建模顺序进行绘制。
这样做可以有效缓解缺乏具体尺寸参数的客观问题，通过机身的视觉比例和参照外轮廓来确定机翼以及其他附件的尺寸，进而提高CAD制图效率和模型准确度。
CAD快速建模实例操作
1、机身中段的绘制
为了方便计算，可将机身中段的长度设定为100mm，按照比例，横截面的长宽大致为30×20。从参考图可知，机身截面形状并非简单的矩形，大家可以参考以下画法。
绘制完截面轮廓后，需对其进行「J」合并命令处理，然后使用三维模块的「extrude」拉伸命令，将拉伸长度设置为100mm。
2、机身前段的绘制
该部分的绘制需要使用「loft」放样命令，其效果类似于其他软件的「多截面」功能。在建模前，可以先绘制一条中心线作为辅助线，具体操作如下。
3、机身后段的绘制
机身后段的绘制同样需要使用「loft」放样命令。在绘制后尾部时，需要进行一个「Solidedit」抽壳命令，壁厚可设置为3mm。
4、机翼及其他附件的绘制
首先，通过绘制辅助线来确定机翼的定位点，再使用「UCS」命令，将「坐标」定义到机翼的定位点处，并把坐标系的「XY平面」设置为机翼截面所在平面。
绘制两个截面，使用「loft」放样命令来形成机翼。最后，使用倒斜角（CHAMFEREDGE）命令进行倒角处理，让机翼造型更有层次感。需要注意的是，遇到遮挡情况时，可选中遮挡绘图的元素，右击后将对象进行隐藏操作。
关于其他附件的绘制，可以通过绘制辅助线定位，调整「UCS」动态坐标系来绘制相关截面，再进行拉伸或者放样形成实体。由于飞机是对称模型，只需绘制一边，然后使用（mirror3d）三维镜像命令进行镜像。下面一起来看看绘制好的飞机模型。
