Protel 99 软件是一款全面专业的PCB设计工具，其中绘制sch(原理图)的元器件库，很多用户不是很了解。这里为大家带来详细的介绍，想了解的小伙伴快一起来看看吧！
Protel 99 SE中创建和绘制元器件库
1.打开Protel 99 SE软件，开始新的设计项目。选择“File”菜单中的“New”，创建一个新的“Schematic library”文件，这是绘制元器件库的基础。新建的库文件会生成一个.lib扩展名的文件，双击打开它。

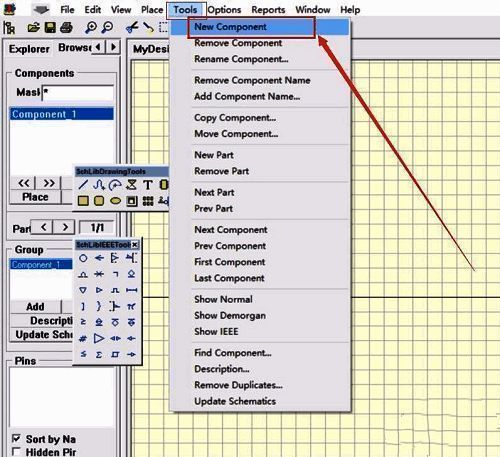

2.在菜单栏中选择“Tool”然后点击“New Component”，开始创建新的元器件。

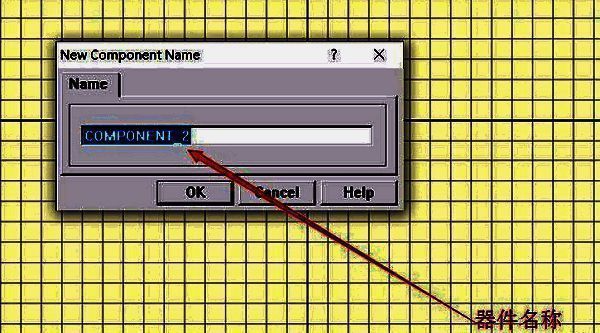

3.弹出的命名框中输入你的元器件名称，例如“Resistor”。

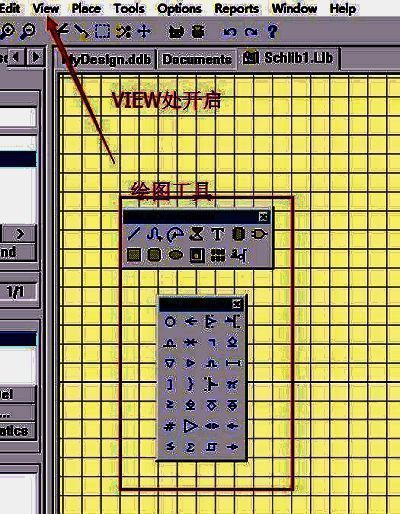

4.在“view”选项中选择绘图工具，开始绘制元器件图形。以电阻为例，选择相应的工具绘制其形状。

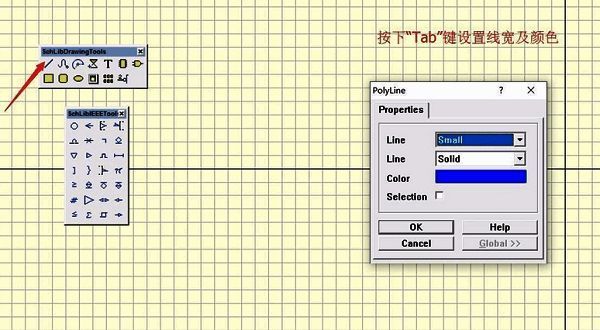

5.选择元器件的底色，例如蓝色，并点击确定。

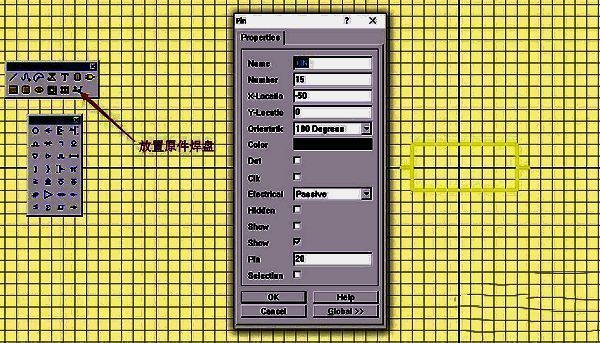

6.绘制完成后，选中线条，使其变为黄色，使用“X+A”快捷键取消选中。然后选择“Silver Pads”选项，放置银角。

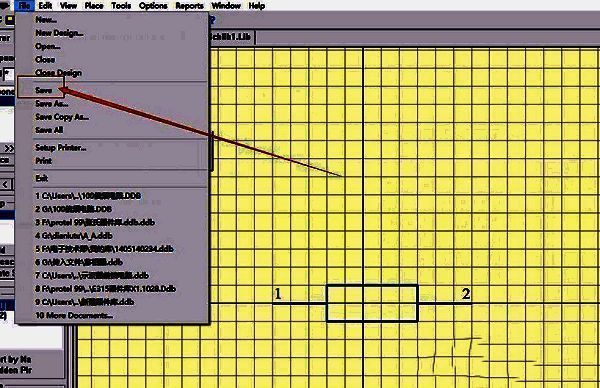

7.按下“Tab”键，弹出属性窗口，根据需要设置属性，然后点击“OK”。
