在使用三菱PLC编程软件时，很多用户对于如何绘制PLC梯形图不太清楚。下面为大家带来详细的绘制步骤介绍，有需要的小伙伴快来看看吧！

三菱PLC编程软件如何绘制plc梯形图

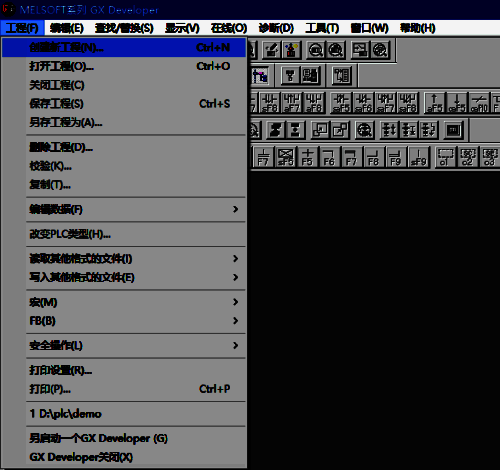

第一步：开启三菱PLC编程软件，在软件的菜单栏中找到“工程”选项，点击后选择“创建新工程”。

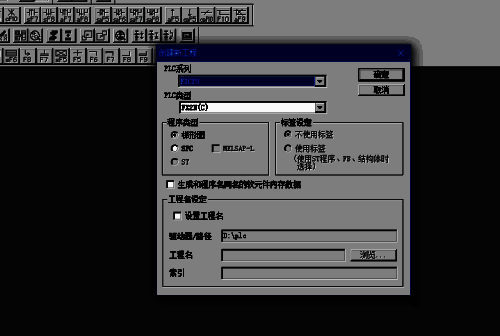

第二步：依据自己实际使用的情况，选择PLC的类型以及PLC的系列，同时选择梯形图模式。

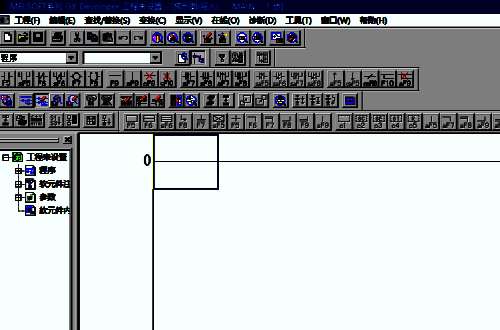

第三步：完成上述操作后，一个项目就创建成功了。此时项目中显示的就是梯形图的编辑页面。

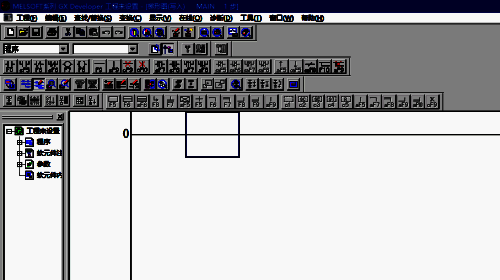

第四步：用鼠标点击梯形图区域，以此来选择该区域，后续便可以在这个区域放置图形元件。

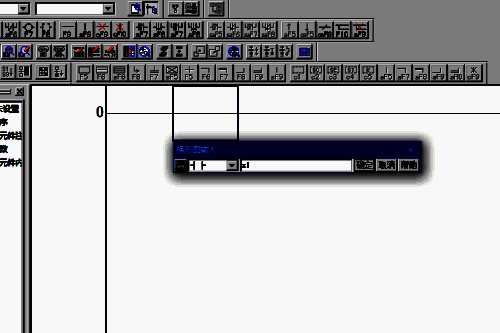

第五步：点击想要放置的图形元件，接着输入对应的端子信息。

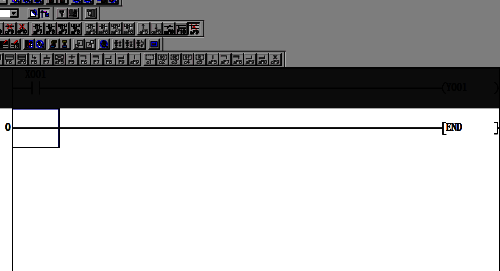

第六步：梯形图右侧需要有输出端子进行接收，不能留空。默认会有“end”结束标志。这样，一个简单的梯形图就绘制完成了。
