三菱PLC编程软件绘制PLC自锁的详细步骤 三菱PLC编程软件如何绘制plc自锁

三菱PLC编程软件是一款专门针对三菱机器的专业且全面的编程工具。在此，为大家详细介绍在三菱PLC编程软件中绘制PLC自锁的方法，感兴趣的小伙伴快来一探究竟吧！

三菱PLC编程软件如何绘制plc自锁

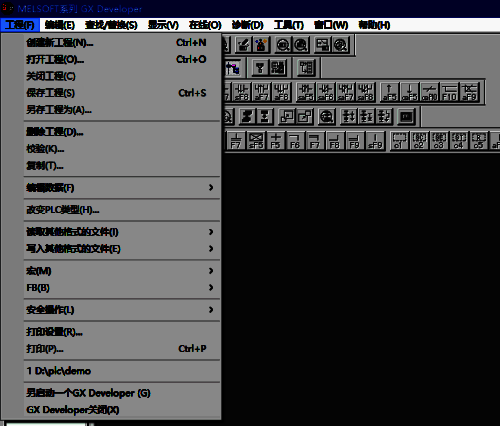

第一步：双击打开三菱PLC编程软件，在软件的菜单栏里点击“创建新工程”选项。

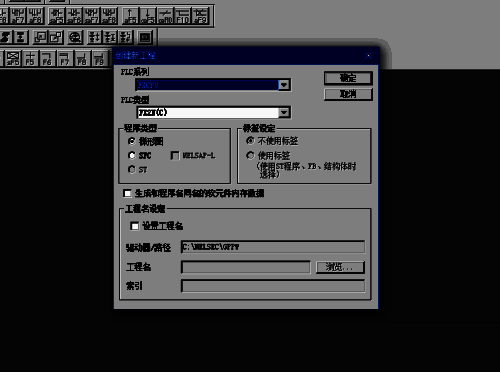

第二步：挑选我们所需的PLC系列和类型。这里我们选择fx2n系列，并且选择梯形图作为编程方式。

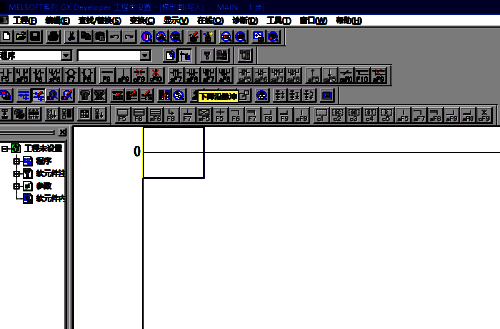

第三步：首先要深入了解线圈的作用。若选择常闭线圈，那么在通电之后它就会自动断开，我们依据这一原理来进行绘制操作。

第四步：点击常开触点，将其作为启动按钮的输入点，同时选择线圈作为输出。

第五步：当我们按下x1时，y1就会得电。然而，一旦松开x1，y1就会断电。此时，我们可以选择并联一个y1的常开触点来解决这个问题。

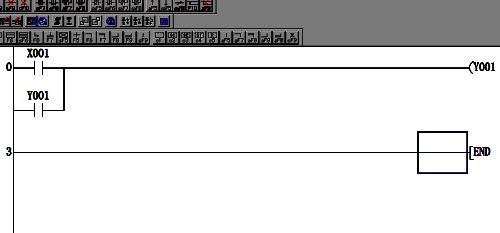

第六步：接着点击竖线，并联一个y1。这时，按下x1，y1通电，与之并联的y1也会得电并自动闭合，从而使y1持续得电。
