三菱PLC编程软件模拟plc程序的详细步骤 三菱PLC编程软件如何模拟plc程序

三菱PLC编程软件是一款集仿真、调试以及故障诊断功能于一体的实用工具。然而，很多用户在使用该软件时，对于怎样模拟PLC程序的操作方法还不太清楚。接下来，我们将为大家带来详细的操作介绍，快来一起了解一下吧！

三菱PLC编程软件如何模拟plc程序

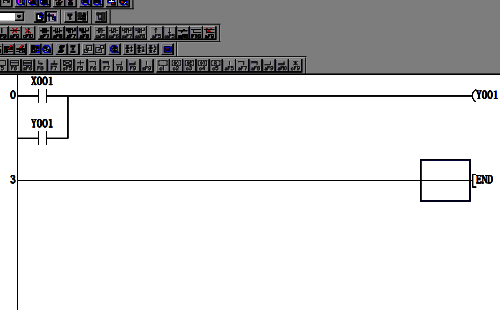

第一步：我们先绘制一个简单的PLC程序。

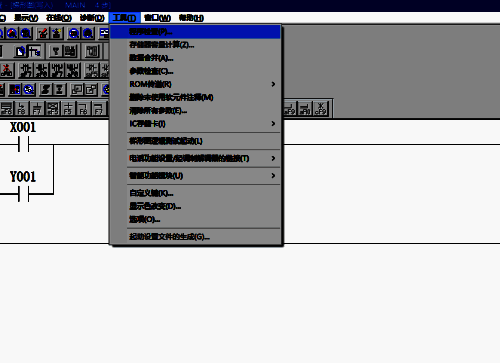

第二步：为确保程序没有错误，我们在菜单栏里点击“工具”-->“程序检查”。

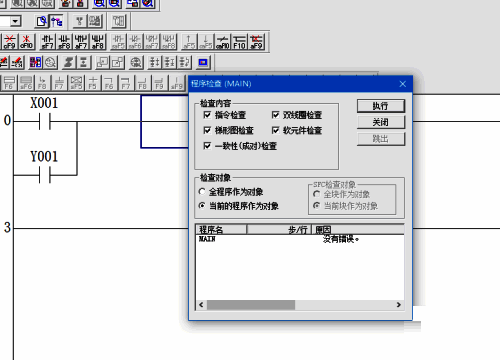

第三步：系统会自动检查程序是否存在错误，这里主要检查梯形图的绘制错误。确认没有问题后，方可进行下一步操作。

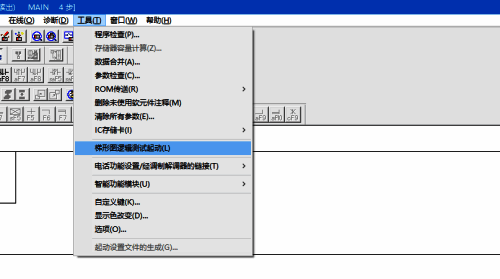

第四步：在菜单栏点击“工具”-->“梯形图逻辑测试启动”。

第五步：等待系统启动完成，界面显示监视状态。

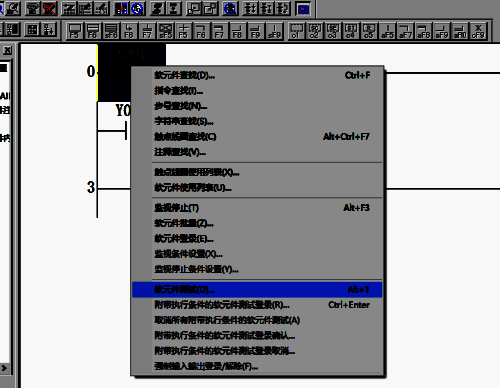

第六步：在元件区域内右击，选择“软元件测试”。

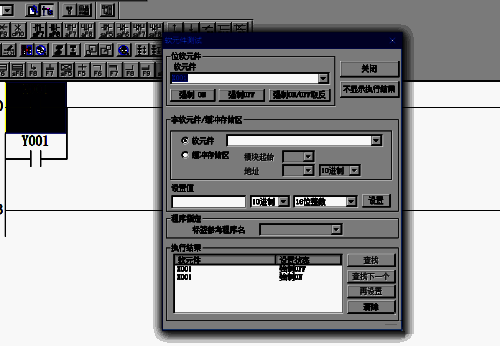

第七步：选择“强制取on”，此时元件将会闭合。
